Vývěva VR 1,5/21

Stáhnout ve formátu PDF

Zák. číslo: 2167 00 0000

Dvoustupňová rotační olejová vývěva o čerpací rychlosti 1,5 m3/hod určená k nepřetržitému čerpání uzavřených objemů, přičemž není povoleno sání delší jak 5 minut při tlaku vyšším než 1 kPa. Nasávaný vzduch musí být suchý a nesmí obsahovat mechanické nečistoty, agresivní plyny a páry. Blok vývěvy je vakuotěsný (heliotěsný) a může být použit v uzavřených okruzích. Vývěva není vybavena uzavíracím ventilem ani samočinným zavzdušněním sacího hrdla při vypnutí. Před opakovaným spuštěním je nutné zavzdušnit sací hrdlo ručním ventilem. Pohonem je jednofázový motor, který tvoří s vývěvou kompaktní a lehce manipulovatelný celek.


Technické údaje

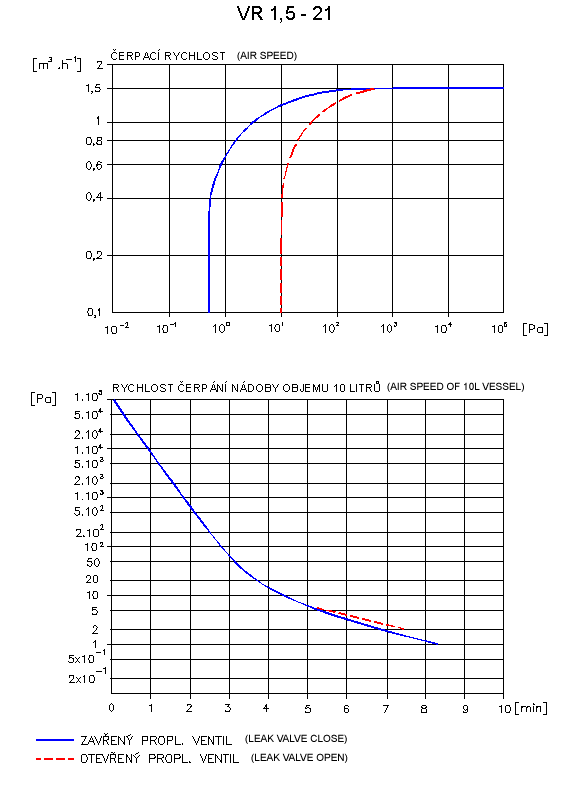

  • Čerpací rychlost při tlaku 105 Pa 1,5 m3/hod
  • Mezní tlak nekondenzovaných plynů a par při zavřeném proplachovacím ventilu < 1 x 10-1 Pa
  • Mezní tlak při zavřeném proplachovacím ventilu < 5 x 10-1 Pa
  • Mezní totální tlak při otevřeném proplachovacím ventilu < 10 Pa
  • Maximální parciální tlak čerpaných vodních par při otevřeném proplachovacím ventilu 1,3 x 103 Pa
  • Minimální teplota vývěvy včetně olejové náplně pro studený start 15°C
  • Maximální dovolený tlak na výfukovém hrdle 1,5 x 105 Pa
  • Maximální hlučnost vývěvy se zavřeným proplachovacím ventilem 59 dB (A)
  • Připojovací rozměr sacího hrdla KF 16
  • Rozměry vyústky výfukového hrdla Ø 12,6 mm
  • Náplň oleje SN 56 (300ml)
  • Krytí přístroje IP 40
  • Napětí motoru 230 V, 50 Hz
  • Výkon elektromotoru 80 W
  • Rozměry vývěvy 320x170x200 mm
  • Hmotnost Cca 13 kg
  •

Fotogalerie

Vývěva VR 1,5/21
Vývěva VR 1,5/21
Vývěva VR 1,5/21
